Här kommer att finnas bilder och beskrivningar på framsteg inom mindre renoveringar och reparationer.

Tillverkning av överläpp till flintlåshane

Ibland så saknas det delar på antika vapen och då finns det ett antal alternativ:

1. Köpa halvfabrikat från USA el. England och passa in dessa delar.

2. Tillverka själv från scratch av lämpligt materiel.

3. Ha tur som en tokig, och hitta en del i skrotlådan som passar (ej vanligt)

Nu valde jag alternativ nr 2 för den överläpp och skruv som fattades på den flintlåspistol med mässingspipa och bajonett som jag skriver om under rubriken "skjutvapen"

Det man behöver för att göra en överläpp är: Filar, grova/fina, gärna många modeller. Skjutmått, borr, smärgelduk, papper och sax samt lämpligt ämne, jag utgick från ett plattjärn med 5 mm tjocklek som jag köpte på Hornbach.

Även om man som jag saknar en svarv så kan man använda en bra borrmaskin som svarv. Jag fäster stycket som jag vill tex. fila ner i chucken och startar borrmaskinen. Sen kan man gå på med fil och smärgelduk under tiden det roterar. Viktigt är att ha bra filar - med fördel köper man dem på loppis. Jag har en riktigt stor och grov fil när det gäller att ta bort mycket materiel. Själva tyngden i filen hjälper också till att det går lättare. Sammantaget tog det ca 3 timmar att göra delen här och det kostade ca 35 kr i materiel.

I bildserien så förklarar jag steg för steg vad som händer..

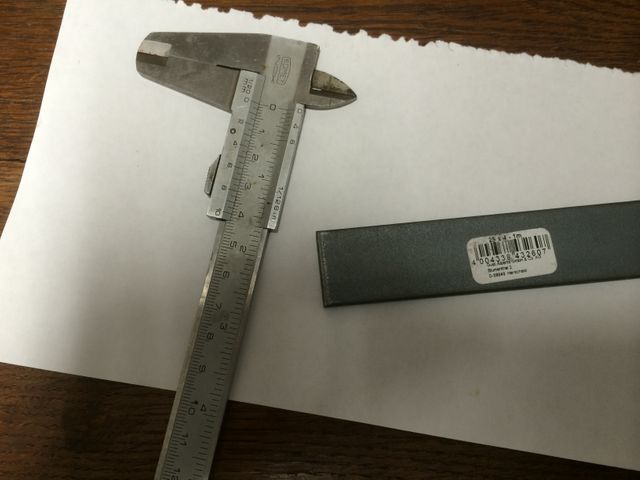

Plattjärn 5 mm tjockt och ritpapper - så nu kan vi börja!

Plattjärn 5 mm tjockt och ritpapper - så nu kan vi börja!

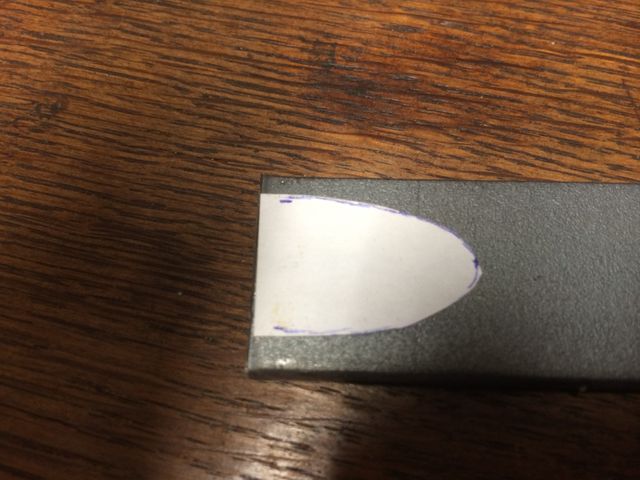

Mät upp underdelen på hanen och rita upp på ett vanligt papper. Meningen är ju att matcha denna i storlek.

Mät upp underdelen på hanen och rita upp på ett vanligt papper. Meningen är ju att matcha denna i storlek.

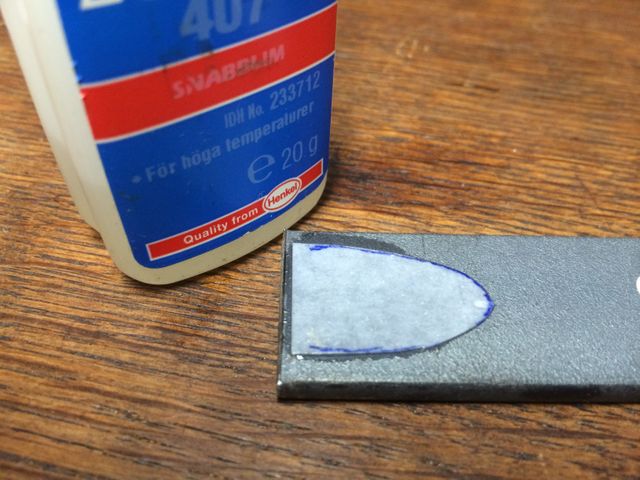

Superlimma på mallen på plattjärnet. Man kan även trycka dit det med lite konsistensfett och spraymåla över och så har man fina konturer att fila/slipa efter.

Superlimma på mallen på plattjärnet. Man kan även trycka dit det med lite konsistensfett och spraymåla över och så har man fina konturer att fila/slipa efter.

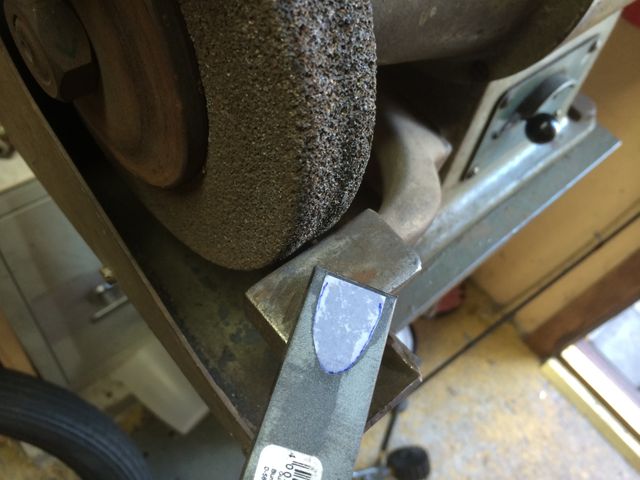

Jag grovslipar in formen. Man kan också använda en bågfil och såga ut konturen. Ämnet blir väldigt varmt så handskar är att rekommendera.

Jag grovslipar in formen. Man kan också använda en bågfil och såga ut konturen. Ämnet blir väldigt varmt så handskar är att rekommendera.

Yttre konturen klar, nu börjar det mödosamma filningsarbetet.

Yttre konturen klar, nu börjar det mödosamma filningsarbetet.

Ett bra skruvstycke och en filklove är dina bästa vänner nu. Här har jag börjat få till konturen på ovansidan. Det underlättar om du har en annan liknande del att jämföra med.

Ett bra skruvstycke och en filklove är dina bästa vänner nu. Här har jag börjat få till konturen på ovansidan. Det underlättar om du har en annan liknande del att jämföra med.

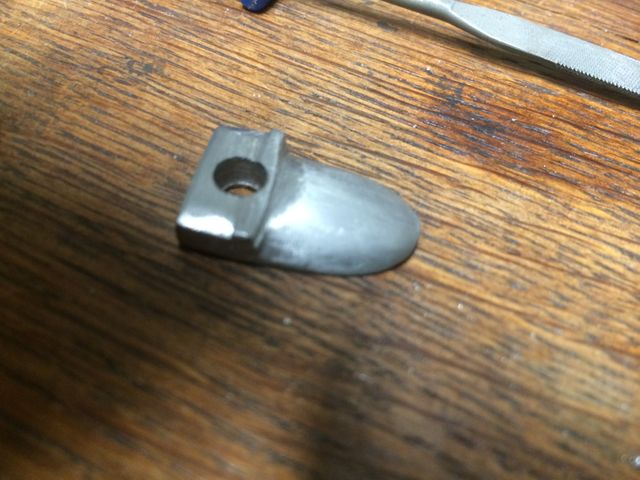

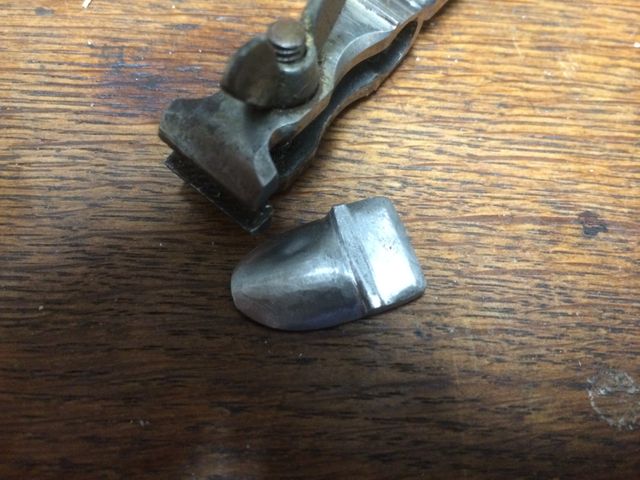

Hålet borrat 5 mm i detta fallet. Filningen är i stort sett klar och jag har smärgling kvar. På undersidan högg jag in små hakar med en vässad dorn (för bättre fäste av lädret som håller flintan)

Hålet borrat 5 mm i detta fallet. Filningen är i stort sett klar och jag har smärgling kvar. På undersidan högg jag in små hakar med en vässad dorn (för bättre fäste av lädret som håller flintan)

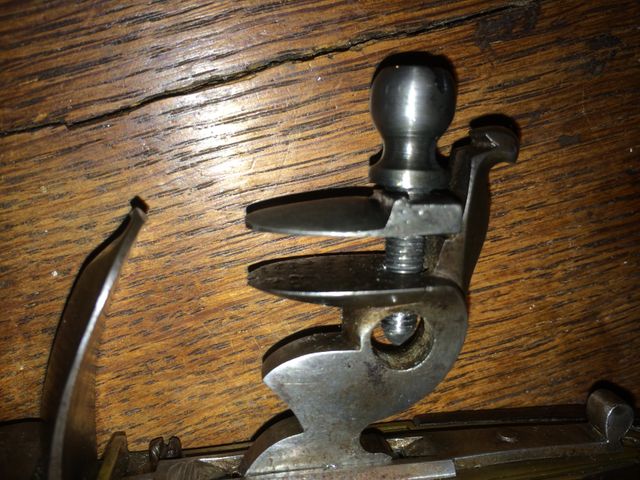

Monterat med en omgängad skruv som jag först filade ner till ca 5 mm och gängade med M5 kloppa. Överläppen är putsad/smärglad och sedan snabbdoppad i blåneringsvätska som putsades av lagom mycket med stålull för att få den nya delen att smälta in i helheten.

Monterat med en omgängad skruv som jag först filade ner till ca 5 mm och gängade med M5 kloppa. Överläppen är putsad/smärglad och sedan snabbdoppad i blåneringsvätska som putsades av lagom mycket med stålull för att få den nya delen att smälta in i helheten.

Pistol m/1820-59 Förnicklad..

Någon har roat sig med att "förbättra" utseendet på denna pistol genom att bada pipa och lås i nickel.

För er som inte vet - nickel sitter HÅRT. Försökte med smärgelduk med ungefär samma effekt som att föröka ta hål i en diskbänk med en glasspinne.

Speciell brygd som tar bort förnicklig beställd från England och jag hoppas att inte tullen stoppar denna. Lägger upp bilder när jag sätter igång o badar delarna..

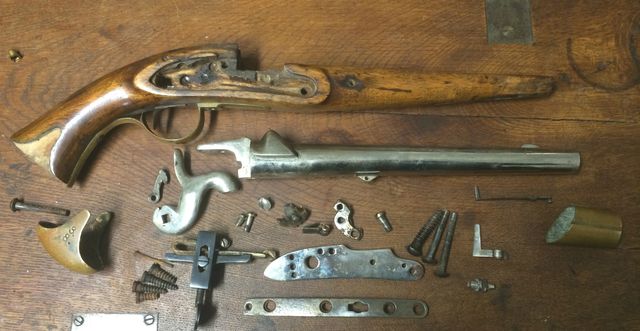

Pistolen i delar..

Pistolen i delar..

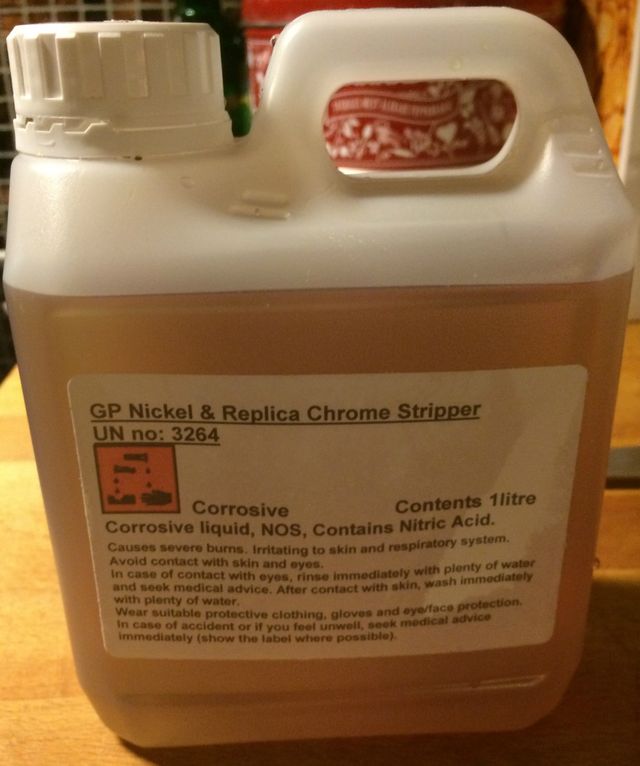

Brygden har anlänt. Bäst o prova snart..

Brygden har anlänt. Bäst o prova snart..

Om medlet tog bort nickel? Ja och metallen också..

Undermedlet på bilden är kanske bra om man har något som har ett normalt tjockt lager nickel på sig.

I mitt fall är lagret extremt tjockt - de måste ha glömt pistoldelarna över natten minst.

Effekten blev att där det fanns ett hål i nickelskiktet så började vätskan äta upp metallen underifrån och i princip skapade en kavitet. Jag avbröt omedelbart när jag upptäckte det och nu får pistolen hitta en annan ägare..

Tror nog det funkar att ta bort nickel på exempelvis gamla MC delar där nicklet inte är så kopiöst tjockt.

Ryttarpistoler eller hur?

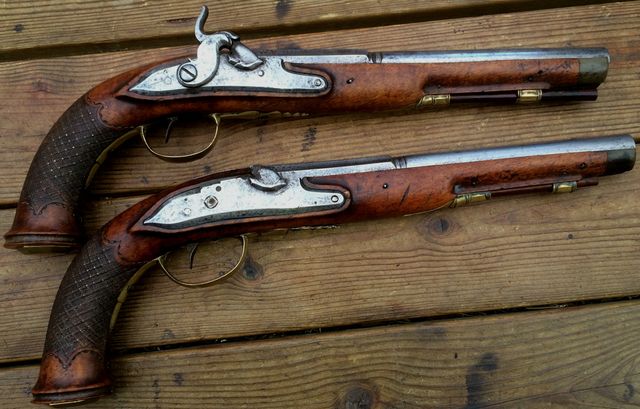

Pistolparet på bilderna hittade till mig då någon sålde dem som "ryttarpistoler"

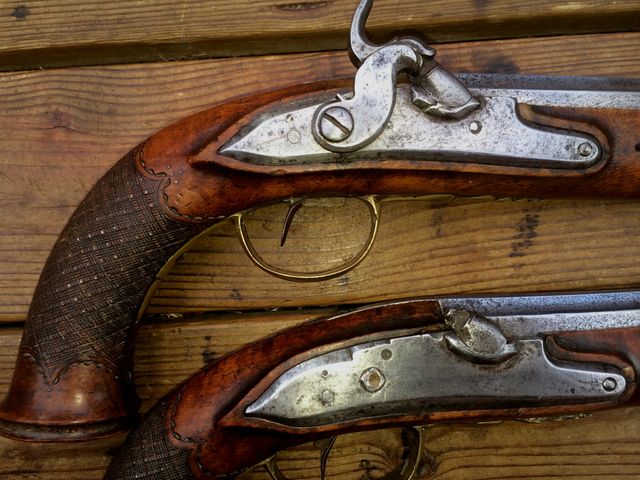

Ja de har tillhört en ryttmästare och de kan ju ha varit med en beriden officer även om jag inte skulle klassa dem som just ryttarpistoler. Dessa har tidigare varit flintlås och de är konverterade till slaglås någon gång 1830-40. Jag har ej haft i sär dem ännu men jag håller för sannolikt att de är Belgiska eller Tyska. Tråkigt nog så har han-axeln brutits och ena hanen med skruv saknas helt.

Jag kommer sannolikt att åtgärda dessa på något sätt. Lägger ut bilder när jag har börjat jobba med dem!

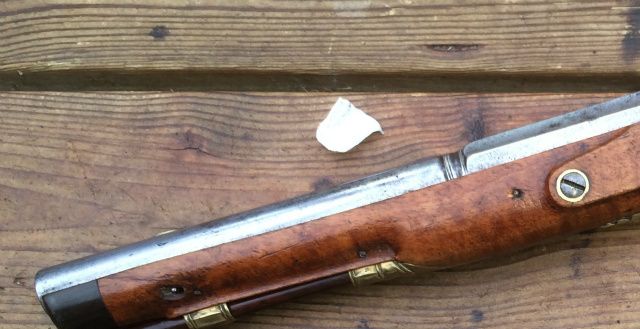

Aj aj, de har klickat sönder nipplarna också, attans!

Aj aj, de har klickat sönder nipplarna också, attans!
